クリアウェーブ™アンテナ
特徴

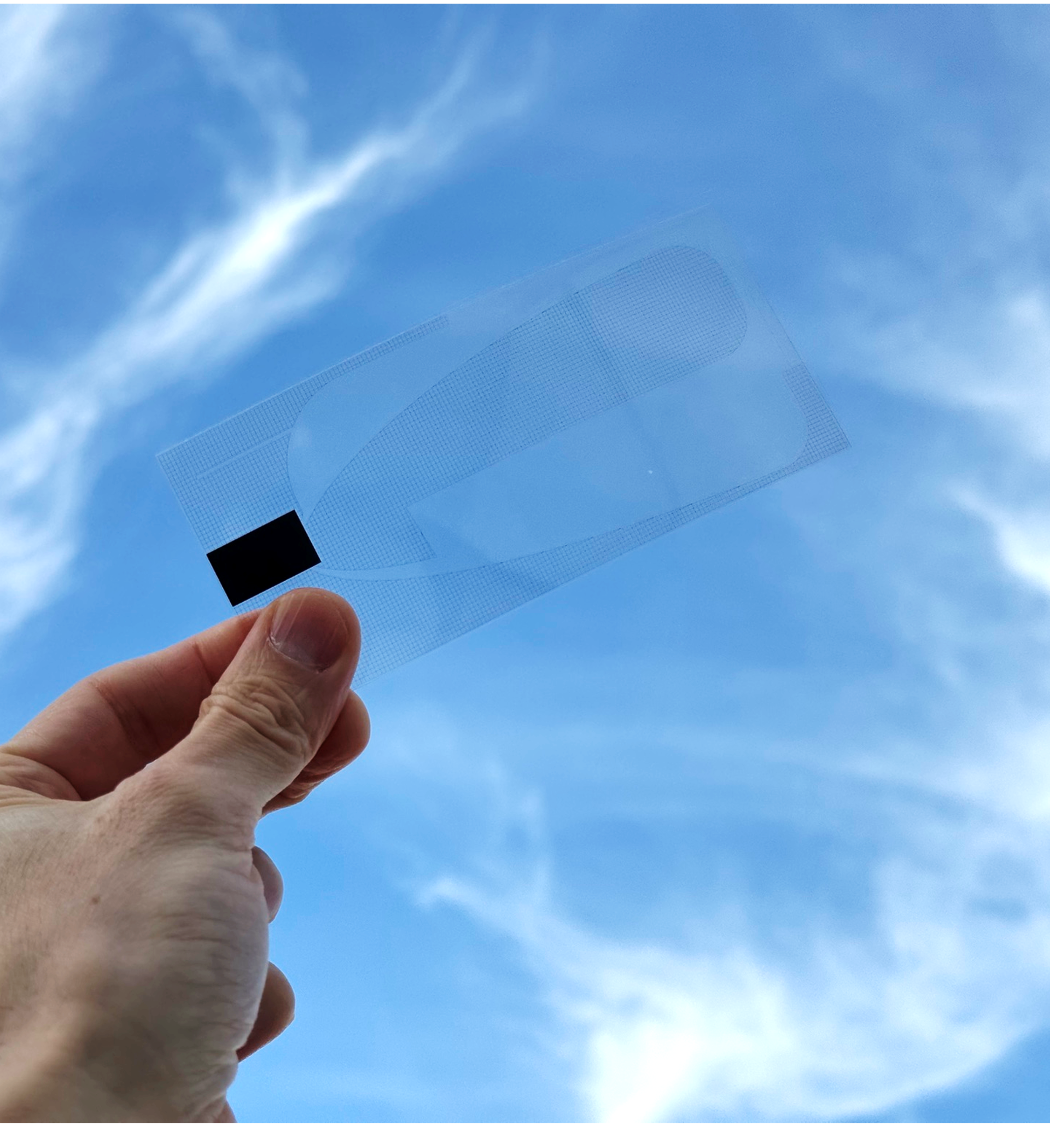

1. アンテナパターンがほとんど見えない
透過率90%の高透明な基材に、極細のエレメントパターンを配置。窓や視認エリアに貼り付けても視界をさえぎらず、美観を損ないません。従来のFPCアンテナのようにパターンが目立つ心配がありません。
2. 幅広い周波数・マルチバンドに対応
703MHz〜5000MHz（開発中）の広帯域に対応。4G LTE／5G Sub6／920MHz（LPWA）といった主要な通信方式をこれ一枚でカバーします。
3. 窓に貼るだけで設置完了
ガラス窓への貼り付けを想定した設計。
電車・車・バス・トラックの窓や自動販売機など、これまでアンテナ設置が難しかった場所にも手軽に導入できます。
4. 高い通信性能を維持
VSWR3以下、放射効率-3dB以上（ケーブルロスを除く）。目立たない外観ながら、安定した通信性能を確保します。
用途
車両・輸送機器
電車・バス・トラック・自家用車などの窓面に。車載通信、車両監視システム、乗客向けWi-Fiなどに活用できます。
自動販売機・ショーケース
自動販売機やショーケースの窓面に貼り付け、遠隔監視や広告配信の通信環境を確保します。
5G／リピーター・基地局向け
高速・大容量の5G Sub6通信や、リピーター・小型基地局まわりのアンテナとしても。美観を損なわず、都市空間に溶け込みます。
※ ガラス窓への貼り付けを想定しています。金属面には貼り付けできません。
仕様・規格
| 製品名 | クリアウェーブ™ 透明フィルムアンテナ |
|---|---|
| 対応周波数 | 703MHz～5000MHz（開発中） |
| 対応通信方式 | 4G LTE／5G Sub6／920MHz |
| エレメントサイズ | お問い合わせください |
| VSWR | 3以下 |
| 放射効率 | -3dB以上（ケーブルロスを除く） |
| 入力インピーダンス | 公称50Ω |
| 同軸ケーブル長 | カスタム（お問い合わせください） |
| 取り付け方式 | ばね接点／はんだ付け（お問い合わせください） |
| 主な用途 |
ガラス窓面への貼り付け（電車・車・バス・トラックの窓、自動販売機 等）
※金属面には貼り付けできません。
|
| 透過率 | 90%（基材） |
| 使用温度範囲 | -30～85 [℃] |
| RoHS2指令対応 | RoHS2指令物質不使用 |
備考 |
本製品は開発中のため、予告なく仕様を変更する場合があります。
高度な安全性が求められる用途には、弊社製品をご使用されないようお願いいたします。
（宇宙機器、輸送機器の制御用、原子力/火力/水力発電所の発電制御用機器、人体生命に影響する医療用途等） |
