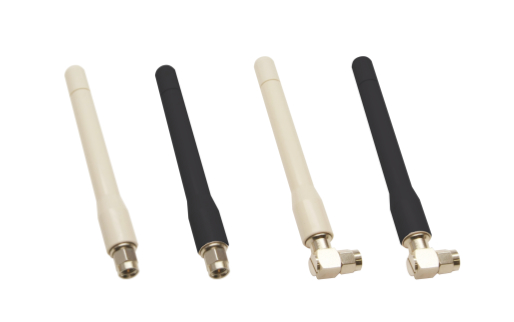

Wi-Fi／Bluetooth λ/2ホイップ

標準品

Wi-Fi／BLE／Bt外部ホイップアンテナは、2.4GHzに対応した無指向性のIP67（防塵防浸型）対応のユニークなアンテナです。

このアンテナは、グラウンドプレーンが不要であり、1/2波長の特性を持つため、グラウンドプレーンの大きさに依存せずに単独で優れた特性を発揮します。さらに、屋外使用を想定し、耐候性に優れたASA材を使用しており、難燃性グレードV0にも対応しています。IP67の防水／防塵対応であるため、屋外環境でも安心してご利用いただけます。

このアンテナは、出荷時に全数の防水検査を実施しており、アンテナの取り付けはトルクレンチを使用して確実に締め付けることができます。そのため、業務用の高信頼性が求められる機械や設備の遠隔監視、農業クラウド、各種メーターなどの伝送端末、食品温度トレーサビリティ端末などに幅広く使用することができます。

特徴

1.耐候性かつ難燃性

屋外使用を想定し、耐候性に優れたASA材を使用しており、難燃性グレードV0にも対応しています。

2.防水／防塵対応

IP67対応のため屋外でも安心してご利用いただけます。

3.グラウンドプレーンが不要

1/2波長のため、グラウンドプレーンの大きさに依存せず、アンテナのみで良好な特性が得られます。

用途

機械、設備などの遠隔監視、農業クラウド、各種メーターなどの伝送端末、食品温度トレーサビリティ端末等

仕様・規格

使用周波数	2400～2483.5[MHz]
型式	λ/2 モノポールアンテナ（GND不要）
利得	3dBi以下
指向性	無指向性
入力インピーダンス	公称50Ω
接栓	SMA-Pストレート/Ｌ型スタンダード/リバース
同軸ケーブル長	-
外形寸法	L100φ9[mm]（最大外径φ12）（L字コネクタはL104mm）
使用温度範囲	-30 ～70[℃]
付属品	-
RoHS2指令対応	RoHS2指令物質不使用
防塵防水	IP67（出荷前防水検査実施）
備考	本製品は、弊社標準品のため、予告なく仕様の変更及び生産を終了することがございます。ご了承下さい。高度な安全性が求められる用途には、弊社製品をご使用されないようお願いいたします。（宇宙機器、輸送機器の制御用、原子力/火力/水力発電所の発電制御用機器、人体生命に影響する医療用途等）ご注文については、商社様へお問い合わせください。サンプル品はこちら(NAD.com/マルツオンライン)からも購入可能です。
