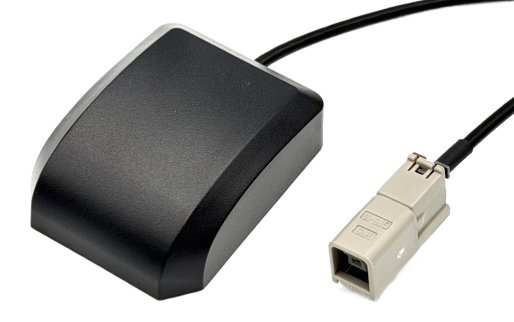

GNSS L1/L5対応 マグネット式アクティブアンテナ
高精度測位機器のアンテナ選定で、このような課題はありませんか？
- 都市部や建物周辺で測位が不安定になる
- 車両・建機・農機など屋外機器へ簡単に取り付けたい
- GNSS L1だけでなくL5対応も検討したい
- 受信機までのケーブル損失を考慮したい
- 防水性のある外付けGNSSアンテナを探している
- ケーブル長やコネクタ違いを相談したい
特徴
1. GNSS L1/L5 2周波対応
L1（1575.42MHz）とL5（1176MHz）の2周波に対応しています。 L5信号はマルチパスの影響を受けにくく、都市部、建物周辺、車両周辺など反射波が発生しやすい環境での高精度測位に有効です。
2. LNA内蔵による高感度受信
本製品は低雑音アンプ（LNA）を内蔵したアクティブアンテナです。 GNSS衛星から届く微弱な信号をアンテナ側で増幅し、受信機側で安定して扱いやすい信号レベルに整えます。 LNA利得は28dB Typ.、雑音指数は1.5dB Typ.で、受信系の安定化に貢献します。
3. マグネットによる簡単設置
裏面マグネットにより、車両ルーフや金属筐体などへ簡単に設置できます。 マグネット・シート式モデルでは、付属シートを使用することで非金属面への取り付けにも対応可能です。
4. IP67防水構造
IP67防水構造により、屋外設置や車載用途でも使用できます。 雨天、粉塵、屋外環境を想定する機器への外付けGNSSアンテナとして適しています。
アクティブアンテナとLNAの役割
GNSS衛星から地上へ届く信号は非常に微弱です。特に車載機器や屋外IoT機器では、アンテナから受信機までのケーブル引き回し、設置位置、周辺金属、筐体構造の影響により、受信信号が低下する場合があります。
本製品はアンテナ内部にLNAを搭載することで、アンテナ直後で信号を増幅します。これにより、受信機側で安定した信号として扱いやすくなり、高精度測位システムの受信安定性向上に貢献します。
選定ポイント
| 確認項目 | 確認内容 |
|---|---|
| 対応周波数 | L1/L5の2周波に対応。高精度測位、RTK、マルチGNSS機器での採用を想定できます。 |
| LNA性能 | LNA利得 28dB Typ.、雑音指数 1.5dB Typ.。ケーブル損失や受信系設計を考慮する場合に確認すべき重要項目です。 |
| 電源条件 | アクティブアンテナのため、DC 3.0〜5.0Vの電源供給が必要です。接続するGNSS受信機側のアンテナ電源仕様をご確認ください。 |
| 取付方式 | 金属面にはマグネット取付。非金属面にはマグネット・シート式モデルを選定できます。 |
| 設置環境 | 屋外・車載用途では、防水性、ケーブル引き回し、コネクタ部の防水処理を確認してください。 |
| ケーブル長 | 3m／5mをラインナップ。機器本体との距離、車両内配線、筐体内引き回しに合わせて選定できます。 |
| コネクタ | 標準はGT5です。SMA-Pなどコネクタ違いについてはお問い合わせください。 |
用途
GNSS L1/L5対応アクティブアンテナは、屋外で位置情報を取得する車載機器、産業機器、IoT機器に適しています。
車両管理
フリート管理、車両追跡、ドライブレコーダー、テレマティクス端末
建設ICT
建設機械のマシンガイダンス、ICT施工、重機位置管理
農機GPS
農業機械の自動操舵、圃場管理、スマート農業機器
測量機器
RTK測位、GNSS測量機器、位置補正システム
ロボット
屋外自律走行ロボット、搬送ロボット、フィールドロボット
IoT端末
資産管理、位置測位IoT、屋外監視端末、物流トラッキング
製品ラインナップ
| 品番 | 製品名 | 取付方式 | ケーブル長 | 備考 |
|---|---|---|---|---|
| 1032-001A | GNSS L1/L5対応 マグネット式アクティブアンテナ |
マグネット取付 | 3m | 量産中 ※お問い合わせください。 |
| 1032-002A | GNSS L1/L5対応 マグネット式アクティブアンテナ |
マグネット取付 | 5m | 量産中 ※お問い合わせください。 |
| 1032-003A | GNSS L1/L5対応 マグネット・シート式アクティブアンテナ |
マグネット / 磁気シート | 3m | 量産中 ※お問い合わせください。 |
※本製品は弊社標準品のため、予告なく仕様変更または生産終了する場合があります。
仕様・規格
| 製品名 | GNSSアクティブアンテナ |
|---|---|
| 使用周波数 | 1575.42MHz帯 / 1176MHz帯 代表値：1575.42MHz / 1176MHz |
| 型式 | パッチアンテナ |
| アンテナ偏波 | RHCP（右旋円偏波） |
| 入力インピーダンス | 公称50Ω |
| VSWR | 1.8以下 |
| LNA利得 | 28dB Typ.（ケーブル損失を除く / Excluding cable） |
| 雑音指数 | Noise Figure 1.5dB Typ. |
| 電源電圧範囲 | DC 3.0〜5.0V |
| 接栓 | GT5 ※SMA-Pなどコネクタ違いについてはお問い合わせください。 |
| 外形寸法 | 約51×38×17mm |
| 使用温度範囲 | -40〜+85℃ |
| 防塵防水 | IP67（コネクタ部を除く） |
| RoHS | RoHS2対応 |
※上記は代表仕様です。詳細条件、ケーブル長、コネクタ仕様、評価条件についてはお問い合わせください。
ご使用時の注意事項
- GNSSアンテナは、上空が開けた位置に設置することで受信状態が安定しやすくなります。
- 金属筐体、ガラス、樹脂カバー、周辺ケーブルの影響により、実機搭載時の受信性能が変化する場合があります。
- 本製品はアクティブアンテナのため、接続機器側からアンテナ電源を供給する必要があります。
- コネクタ部が水にさらされる場合は、防水テープや自己融着テープなどによる保護をご検討ください。
- 量産採用前には、実機状態での受信確認・測位確認を推奨します。
GNSSアンテナの選定・評価についてご相談ください
車両、建設機械、農業機械、測量機器、IoT端末など、用途に応じたアンテナ選定をご提案します。
LNA利得、ケーブル長、コネクタ、取付方法、実機搭載時の受信確認についてもお気軽にお問い合わせください。
製品カタログ
製品カタログは現在準備中です。
詳細仕様、サンプル、評価条件についてはお問い合わせください。
