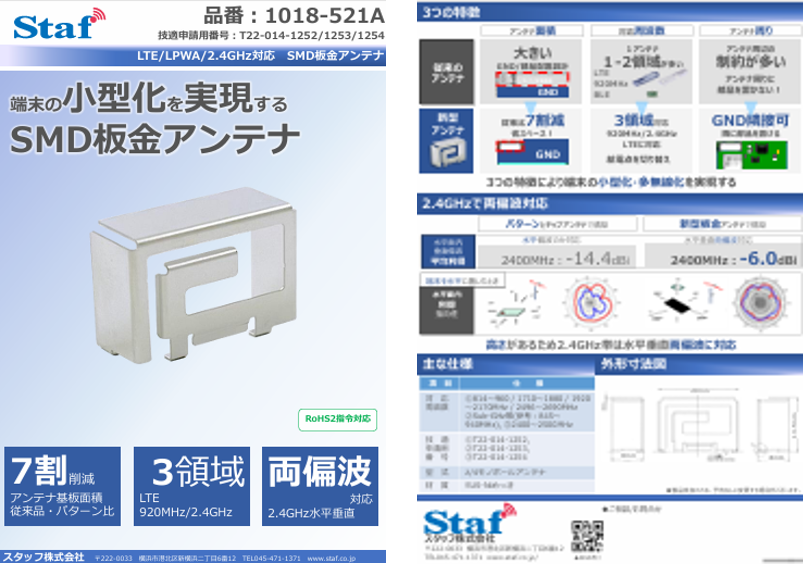

ＳＭＴ対応省スペース板金アンテナ
商品紹介インタビュー
特徴
1. 超小型省スペース
旧製品(1018-456A)や基板上のパターンアンテナ比で基板専有面積を約7割削減しました。
2.広帯域・多周波数対応
複数の給電点を設けることにより、LTE / 920MHz / 2.4GHz帯を1本のアンテナでカバー可能なアンテナとなります。
3.アンテナ周囲に低背部品を配置可能
従来のアンテナはアンテナの物理的なサイズとは別にアンテナ特性を確保するために、大きなGND抜き領域が必要でした。
アンテナが小さくても大きなGND抜き領域が必要では意味がありません。今回開発したアンテナはアンテナの物理サイズ以外は、GND抜きの必要がなく、他の部品の実装が可能となります。
用途
ルーター・GW、自動検針端末、資産管理端末など
仕様・規格
| 使用周波数 | 814MHz - 960MHz / 1710 - 2690MHz / 2.4GHz帯 |
|---|---|
| 型式 | λ/4型 |
| 利得 | 3dBi以下 |
| 指向性 | 無指向性 |
| 入力インピーダンス | 公称50Ω |
| 接栓 | はんだペースト（リフロー） |
| 同軸ケーブル長 | - |
| 外形寸法 |
L20mm W8mm h13.5mm
|
| 使用温度範囲 | -40℃～+120℃ |
| 付属品 | - |
| RoHS2指令対応 | RoHS2指令物質不使用 |
| 防塵防水 | - |
| 備考 |
高度な安全性が求められる用途には、弊社製品をご使用されないようお願いいたします。
（宇宙機器、輸送機器の制御用、原子力/火力/水力発電所の発電制御用機器、人体生命に影響する医療用途等） |
