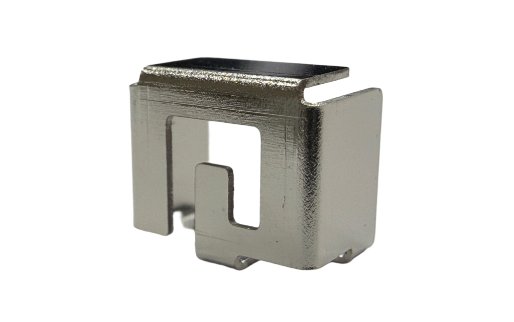

Wi-Fi 7 / BLE対応 トライバンドSMD板金アンテナ
特徴
1. Wi-Fi 7 / BLE対応のトライバンド設計
2400～2500MHz、5150～5850MHz、5925～7125MHzの3バンドに対応。Wi-Fi 7（IEEE 802.11be）で使用される全帯域に加え、BLEをはじめとする2.4GHz帯無線にも対応可能な、汎用性の高いトライバンドアンテナです。
2. 超小型SMD板金アンテナ ― トライバンド対応で業界最小水準の基板面積
アンテナ寸法は幅8mm×高さ3.7mm×長さ6.6mm、基板上の占有スペースはわずか10mm×7mm（70mm²）。トライバンド対応SMD板金アンテナとして業界最小水準のフットプリント※を実現しています。重量は約0.3gと軽量で、リフロー実装に対応しているため、自動実装ラインへそのまま搭載可能です。
また、板金（SUS、Ni系めっき）構造により、大量生産時にも高精度な寸法再現性を確保します。リール梱包での提供を予定しています。
※トライバンド対応SMD板金アンテナにおいて。当社調べ。
3. 超小型でも安定した無線性能
基板占有面積わずか70mm²の超小型サイズでありながら、λ/4モノポール設計と50Ωインピーダンスにより、2.4GHz帯、5GHz帯、6～7GHz帯の各バンドで安定した無指向性の放射特性を実現しています。
整合回路の最適化により各帯域で良好なマッチングが得られるため、お客様の基板設計に応じた微調整も容易です。一般的なパターンアンテナと比べて基板レイアウトの影響を受けにくく、安定したアンテナ性能を確保しやすい構造です。
4. 実装条件に応じて選べる2タイプ
基板端配置タイプと基板中央配置タイプの2種類を用意しています。
評価用基板サイズは縦30mm×横50mmで、両配置パターンの特性評価に対応できる設計です。
5. 産業用途にも対応する広温度範囲と信頼性
使用温度範囲は-40～+120℃。酷暑環境の屋外設備から寒冷地の産業機器まで、幅広い設置条件に対応します。さらに、温度サイクル・耐湿性・耐熱性・耐寒性の4種類の信頼性試験をクリアしており、長期運用が求められる産業用IoT機器にも安心してご採用いただけます。
用途
| 🏠 スマートホーム・民生機器 | スマートホームハブ／家電、8K/4K ストリーミング端末、クラウドゲーミング機器、スマートスピーカー |
|---|---|
| 🏭 産業・FA | AGV／AMR（自律搬送ロボット）、ロボティクス／ロボットアーム、マシンビジョンシステム、スマートファクトリー端末 |
| 📡 ネットワーク・通信インフラ | Wi-Fi ルーター／メッシュAP、IoT ゲートウェイ、エッジコンピューティング端末、デジタルサイネージ |
| 🥽 AR/VR・イマーシブ | AR／VR ヘッドセット、XR（Extended Reality）端末、ワイヤレスゲーミング端末、空間コンピューティング機器 |
| 🏥 ヘルスケア・医療 | 遠隔医療端末（テレメディスン）、患者モニタリングデバイス、高精細医療画像転送機器、ウェアラブルヘルス端末 |
| 🌐 スマートシティ・モビリティ | スマートメーター、V2X 通信端末、交通インフラ監視機器、セキュリティカメラシステム |
仕様・規格
| 使用周波数 | 2400～2500 / 5150～5850 / 5925～7125[MHz] |
|---|---|
| 型式 | λ/4 モノポールアンテナ（GNDが必要です） |
| 利得 |
2.4GHz帯：-1～2dBi
5GHz帯：0.5～3dBi 6GHz帯：-2～2dBi |
| 指向性 | 無指向性 |
| 入力インピーダンス | 公称50Ω |
| 接栓 | はんだペースト（リフロー） |
| 同軸ケーブル長 | - |
| 外形寸法 |
W8×H3.7×L6.6[mm]
|
| 梱包 | リール・箱 |
| 使用温度範囲 | -40～+120[℃] |
| 付属品 | 無し |
| RoHS2指令対応 | RoHS2指令物質不使用 |
| 防塵防水 | - |
| 備考 |
本製品は、弊社標準品のため、予告なく仕様の変更及び生産を終了することがございます。ご了承下さい。
高度な安全性が求められる用途には、弊社製品をご使用されないようお願いいたします。
（宇宙機器、輸送機器の制御用、原子力/火力/水力発電所の発電制御用機器、人体生命に影響する医療用途等） |
