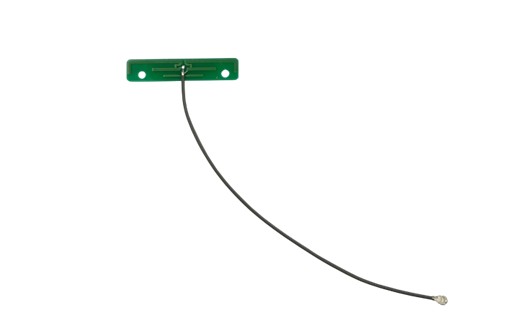

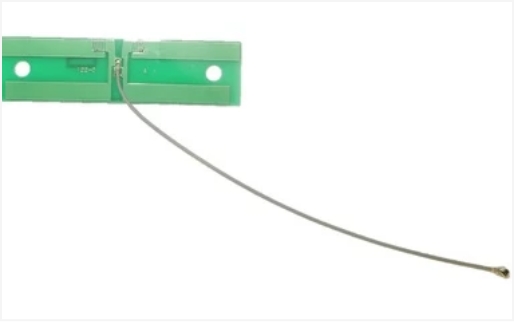

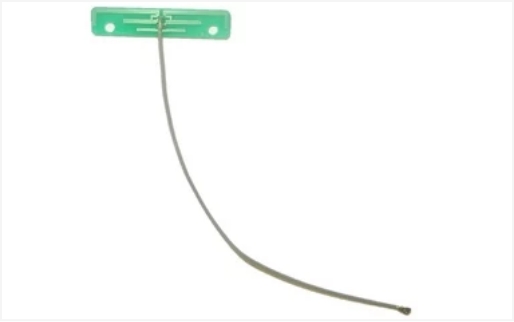

高性能基板同軸アンテナ
特徴
1.多種多様な通信モジュールにアンテナ追加認証済み
国内で流通する主要な通信モジュールの認証を取得しているため、限られたスケジュールでも即座に試作・量産化が可能です。
日本国内のセルラーの主要周波数である800-900MHz帯および1.4～2GHz帯に対応しており、4G/LTEや920MHz帯のLPWA、特定小電力や、GNSSといった多様な用途に適用できます。
2.優れたアンテナ特性
幅広い帯域で優れた放射効率となるよう設計しました。グラウンドプレーンに依存せず、ケーブルと高周波コネクタで容易にモジュールに接続可能です。
アンテナを金属部分や表面から10mm以上、理想的には20mm以上離して取り付けることでアンテナ性能への影響を軽減できます。市場に流通する同サイズのアンテナと比較しても卓越した性能を誇ります。
3.充実の技術サポート
アンテナの組み込み検討に関し、追加の技術サポートを提供可能です。その場合、弊社または窓口の商社様までお気軽にお問い合わせください。
用途
主に、スマートトラッキングデバイスで採用されています。小型GPSトラッカーやペットトラッカーなどの位置情報追跡デバイスに基板ダイポールアンテナを組み込み、位置データの送信や追跡、機器の状態監視に活用されています。
その他、物流管理、農業・酪農用端末、LTEルーター・GW、レンタカー・シェアカー・シェアサイクル等のアンテナとして最適です。
仕様・規格
| 使用周波数 | 814～960、1428～2170[MHz] |
|---|---|
| 型式 | λ/2 モノポールアンテナ（GND不要） |
| 利得 | 3dBi以下 |
| 指向性 | 無指向性 |
| 入力インピーダンス | 公称50Ω |
| 接栓 |
U.FL/MHF4L
(それ以外についてはお問い合わせください。)
|
| 同軸ケーブル長 | - |
| 外形寸法 |
L120×W20[mm]
|
| 使用温度範囲 | -40 ～90[℃] |
| 付属品 | - |
| RoHS2指令対応 | RoHS2指令物質不使用 |
| 防塵防水 | - |
| 備考 | 本製品は、弊社標準品のため、予告なく仕様の変更及び生産を終了することがございます。ご了承下さい。 高度な安全性が求められる用途には、弊社製品をご使用されないようお願いいたします。 （宇宙機器、輸送機器の制御用、原子力/火力/水力発電所の発電制御用機器、人体生命に影響する医療用途等） ご注文については、商社様へお問い合わせください。 サンプル品はこちら(NAD.com/マルツオンライン)からも購入可能です。 |
