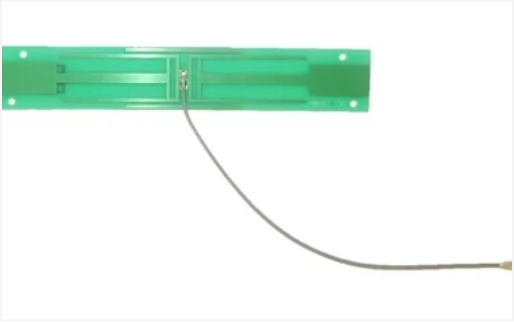

小型基板同軸アンテナ
特徴
1.多種多様な通信モジュールにアンテナ追加認証済み
国内で流通する主要な通信モジュールの認証を取得しているため、限られたスケジュールでも即座に試作・量産化が可能です。
日本国内のセルラーの主要周波数である800-900MHz帯および1.4～2.4GHz帯に対応しています。4G/LTEや920MHz帯のLPWA、特定小電力や、GNSSなど多様な用途に適用可能です。
2.小型化の実現
このアンテナは、長さを77mmに抑えることで、800-900MHz帯の一部の性能を犠牲にしつつも小型化を実現しています。
その一方で、上限周波数を2690MHzとし、Band41にも対応できるように設計しました。そのため、特定の周波数帯域への対応が求められる用途においては、このアンテナが最適な選択となるでしょう。
3.充実の技術サポート
アンテナの組み込み検討に関し、追加の技術サポートを提供可能です。その場合、弊社または窓口の商社様までお気軽にお問い合わせください。
用途
主に、スマートトラッキングデバイスで採用されています。小型GPSトラッカーやペットトラッカーなどの位置情報追跡デバイスに小型基板ダイポールアンテナを組み込み、位置データの送信や追跡、機器の状態監視に活用されています。
その他、物流管理、農業・酪農用端末、LTEルーター・GW、レンタカー・シェアカー・シェアサイクル等のアンテナとして最適です。
仕様・規格
| 使用周波数 | 814～960、1428～2170[MHz] |
|---|---|
| 型式 | λ/2 モノポールアンテナ（GND不要） |
| 利得 | 3dBi以下 |
| 指向性 | 無指向性 |
| 入力インピーダンス | 公称50Ω |
| 接栓 |
U.FL
(それ以外についてはお問い合わせください。)
|
| 同軸ケーブル長 | - |
| 外形寸法 |
L77×W20[mm]
|
| 使用温度範囲 | -40 ～90[℃] |
| 付属品 | - |
| RoHS2指令対応 | RoHS2指令物質不使用 |
| 防塵防水 | - |
| 備考 |
本製品は、弊社標準品のため、予告なく仕様の変更及び生産を終了することがございます。ご了承下さい。
高度な安全性が求められる用途には、弊社製品をご使用されないようお願いいたします。 （宇宙機器、輸送機器の制御用、原子力/火力/水力発電所の発電制御用機器、人体生命に影響する医療用途等） ご注文については、商社様へお問い合わせください。 サンプル品はこちら(NAD.com/マルツオンライン)からも購入可能です。 |
