【機構部品基礎講座】トルクとは？ヒンジの動きをコントロールする力
ノートPCや各種デバイスのスムーズな開閉を支えるのがヒンジです。
そのヒンジの性能を左右する重要な設計要素が「トルク」。となります。
本記事では、機構設計において欠かせない「トルク」の基本概念から、押さえておきたいポイントまでを分かりやすく解説します。
製品の使用感や耐久性にも直結するトルク設計の考え方を理解し、より高品質な製品開発にお役立てください。
! Point!
トルクとは「回転させる力」であり、ヒンジの動きをコントロールする重要な要素です。
製品設計においては、適切なトルク設定が使い心地や製品寿命に直結するため、使用環境や目的に応じた最適なトルク設計が求められます。
トルクとは？
私たちの日常生活では、ペットボトルのキャップを開けるときやドアノブを回して扉を開けるときに、トルク（回転させる力）を使っています。この「ひねる」「回す」という動作を生み出す力がトルクなのです。
トルクの基本概念
トルクとは、物体を回転させる力のことです。機構部品、特にヒンジでは、このトルクが開閉動作の滑らかさや位置保持能力を決定する重要な要素となります。
- 回転軸を中心に働く力
- 回転の「強さ」を決定する要素
- 製品の使い心地に直結する要素
トルクとは、 物体を回転させる力 のことで、ヒンジやドアの開閉、キャップの開け閉めなど日常の様々な場面で使われています。
身近なトルクの例
約1N・mのトルクが必要とされます。このとき、キャップと回転軸の間に発生するのがトルクです。
ヒンジを支点にして、ドアノブを押す力と距離によってトルクが生まれ、ドアが回転します。
これらの例では、回転軸からの距離と加える力によってトルクが決まります。ヒンジ設計では、このトルクを適切に設定することで、「好きな角度で止める」「ゆっくり開閉させる」などの機能を実現しています。

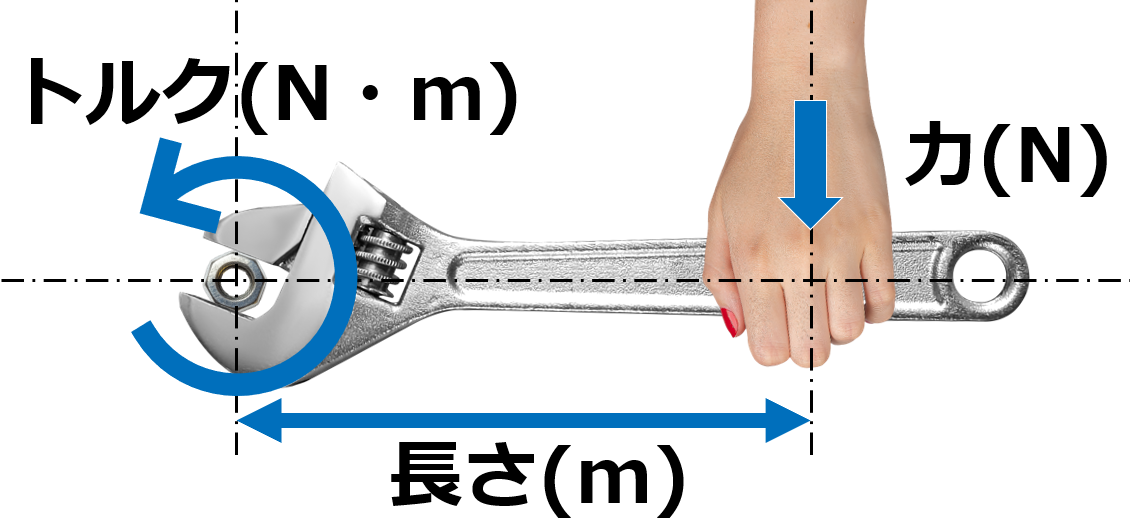

トルクの単位と計算方法
トルクの単位は「N・m（ニュートン・メートル）」です。
力と距離の掛け算で表されます。
トルクの計算式
トルク = 力(N) × 回転軸からの距離(m)
例えば、回転軸から0.5mの距離にある点に2Nの力を加えると、トルクは0.5m × 2N = 1N・mとなります。回転軸からの距離が長いほど、また加える力が大きいほど、発生するトルクは大きくなります。
ドアの開閉で考えるトルク計算例
ドアを開ける場合、ヒンジ（回転軸）から80cmの距離にあるドアノブに5Nの力を加えると：
トルク = 0.8m × 5N = 4N・m
このトルクによってドアが回転するのです。
ノートPCのヒンジの場合
ノートPCのディスプレイを開ける場合、小さな力でも十分なトルクが発生します。これは画面の重さとヒンジからの距離によって適切なトルクを設計することで、軽い力で操作できるようになっています。
トルクは力(N)と回転軸からの距離(m)の積で計算され、単位はN・m（ニュートン・メートル）で表されます。
機構設計やトルク調整でお困りですか？
最適なトルク設計は製品の使いやすさや寿命に直結します。弊社では用途や環境に合わせた機構部品設計・評価のサポートを行っています。お気軽にご相談ください。

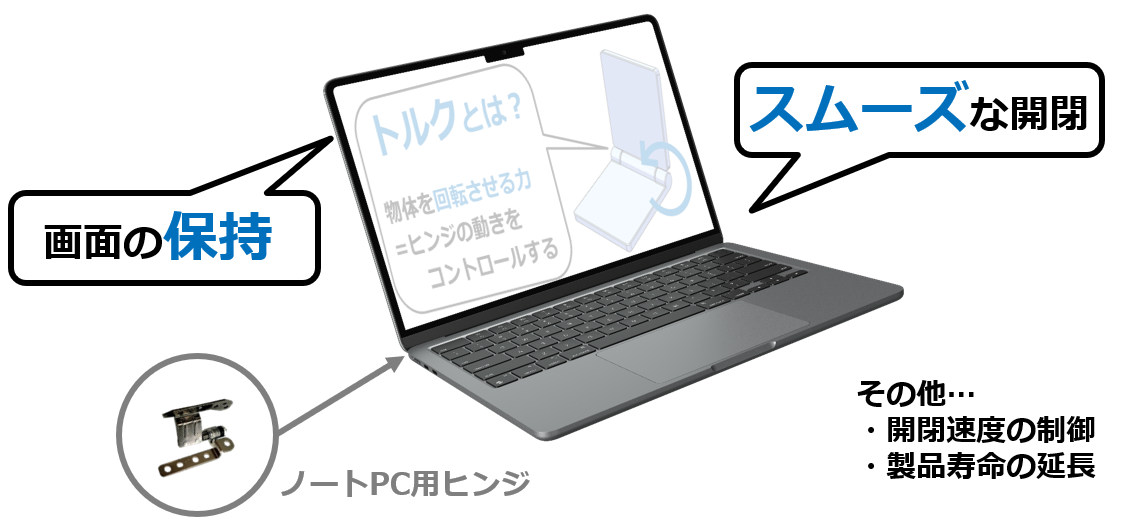

ヒンジにおけるトルクの役割
ヒンジは私たちの身の回りのさまざまな製品に使われており、その動きを制御するトルクが重要な役割を果たしています。ノートPCや各デバイス機器から、自動車のグローブボックス、キッチン家電に至るまで、適切なトルク設計によって使いやすさが大きく変わります。
ヒンジトルクの主な役割
- 画面の保持：ノートPCやPOS機器の画面を好きな角度で固定
- スムーズな開閉：適度な抵抗感による心地よい操作感の実現
- 開閉速度の制御：急な開閉を防止し、安全性を確保
- 製品寿命の延長：適切な負荷分散による部品の長寿命化
ノートPCのヒンジには画面の保持とスムーズな開閉という二つの重要な役割があります。適切なトルク設計により、画面を任意の角度で安定させながらも、適切な力で開閉できる使い心地を実現しています。
ヒンジのトルクは位置保持と操作感を左右する重要な要素であり、製品の使いやすさに直結します。
トルク設計の重要性
トルクは強すぎても弱すぎても製品に悪影響を与えます。最適なトルク設計を行うことで、製品の使いやすさと耐久性を両立させることができます。
適切なトルク設計は製品の使い心地と耐久性に直結する重要な要素です。強すぎても弱すぎても問題が生じるため、最適なバランスが求められます。
ヒンジに求められる4つのトルク機能
高品質なヒンジ設計には、4つの重要なトルク機能があります。これらの機能がバランスよく実現されることで、使いやすく長持ちする製品が生まれます。
ヒンジの高品質な設計には位置保持、操作感、補助動作、安定性という4つのトルク機能をバランスよく実現することが重要です。
当社のトルク設計に対する対応力とこだわり
スタッフ株式会社では、お客様の要望に合わせた最適なヒンジのトルク設計を提供しています。長年の経験と技術力を活かし、製品の特性や使用環境に合わせたカスタム設計から評価までワンストップでサポートします。
精密なトルク制御
精密トルク制御によるヒンジ設計を行い、滑らかな操作感と安定性を両立します。独自の設計ノウハウにより、均一で安定したトルク特性を実現し、高品質な製品体験を提供します。
カスタム設計対応
使用環境やご要望に応じたトルク設定を個別に対応。お客様の製品特性や使用シーンを考慮し、最適な感触と性能を設計段階からサポートします。標準品では実現できない細かな要求にも柔軟に対応します。
高耐久・高品質
繰り返し使用でもトルクが劣化しにくい構造を設計。高品質な材料選定と最適な加工技術により、製品寿命と使いやすさの両立を目指します。厳しい使用条件下でも安定したパフォーマンスを発揮します。
自社評価体制
ヒンジ評価設備を自社内に完備。開発から検証までワンストップで対応可能です。実際の使用環境を想定した耐久試験や品質評価を実施し、信頼性の高い製品を提供します。迅速なフィードバックと改善対応が可能です。
当社の強みは精密なトルク制御とカスタム設計対応にあり、お客様の要望に合わせた最適なヒンジソリューションを提供します。
